滚珠倾斜开关技术解析
作者：成晟兴电子
一、滚珠倾斜开关技术解析

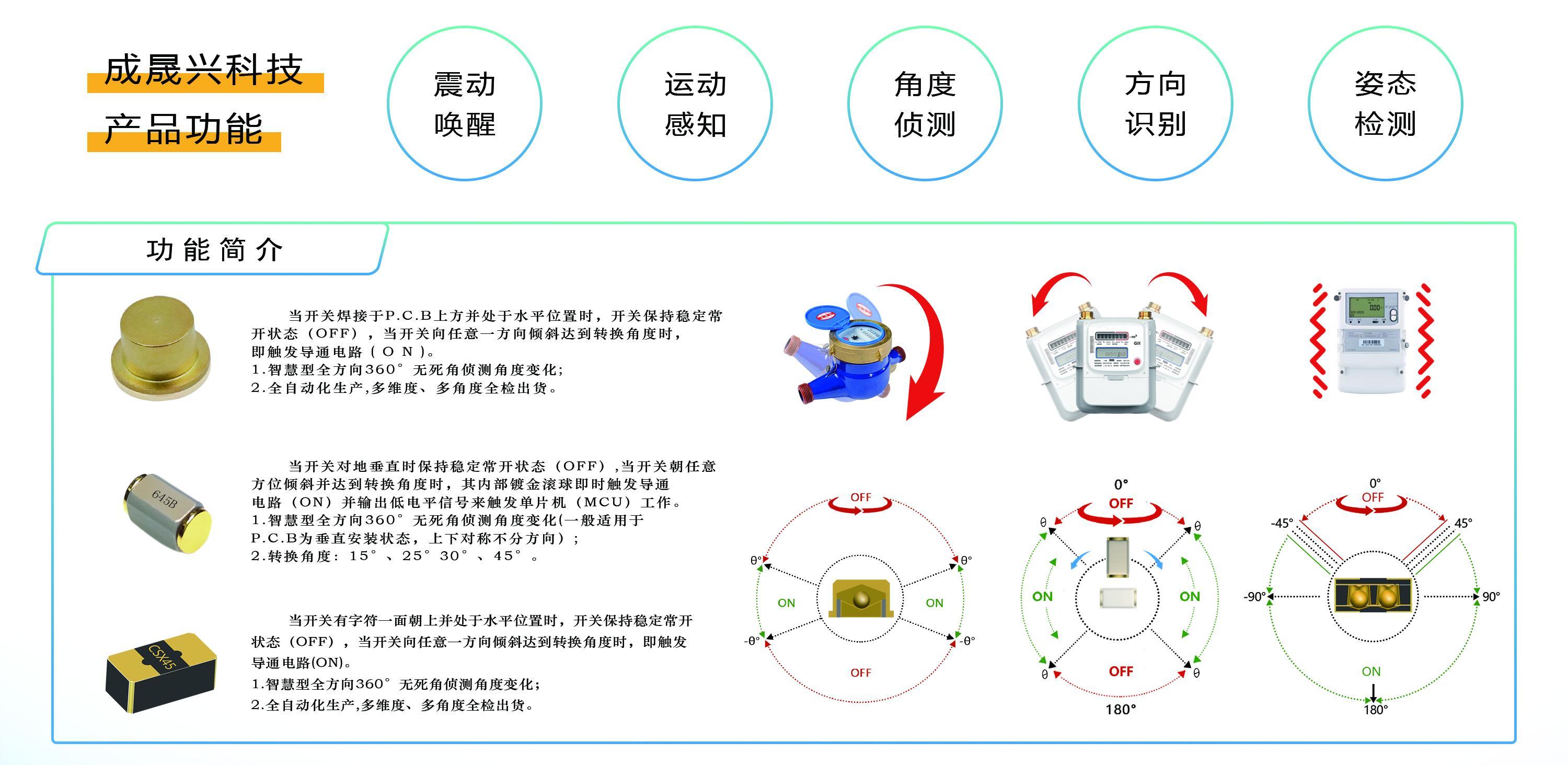

1. 工作原理与核心结构
滚珠倾斜开关（又称钢珠开关、倾倒开关）是一种利用重力触发电路的机械式传感器。其核心结构包含金属滚珠、导电电极和绝缘外壳。当设备处于水平状态时，滚珠位于绝缘腔体中央，电路断开；一旦倾斜超过设定角度，滚珠滚动触碰电极，电路导通并触发信号。
2. 类型与技术参数
定向型：仅响应特定方向（左右/前后）的倾斜，如CSX-SEN-360A、CSX-SEN-360T等经典型号。
全方位型：任意方向倾斜均可触发，例如CSX系列。
光电变体：无触点设计（如CSX45PS），通过钢珠遮挡红外光路实现通断，避免金属氧化问题，寿命更长。
关键参数包括倾斜角度精度（±5°）、耐温范围（-40℃至+85℃）、防护等级（IP67）及电流负载（≤250mA），适用于低电流信号触发场景
3. 对比传统方案的突出优势
环保安全：完全替代有毒的水银开关，符合RoHS标准。
节能微型化：功耗极低（μA级），贴片封装尺寸可小至0.8mm，适配SMT工艺。
抗干扰设计：通过限位台阶和延迟电路（0–10秒可调）抑制振动误触发。
二、成晟兴科技的产品创新与行业应用

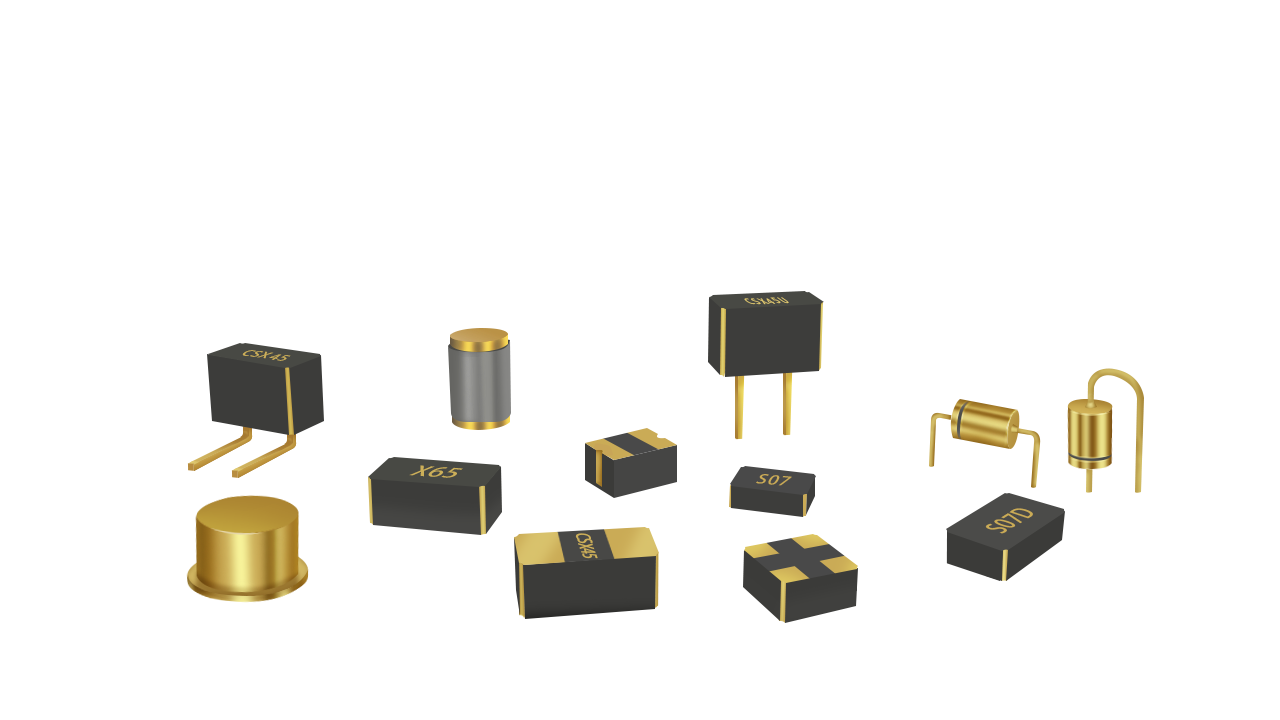

1. 专利技术与核心产品线
深圳市成晟兴科技（2008年成立）专注滚珠开关微型化与智能化，突破传统工艺瓶颈：
- 微型贴片封装：全球最小尺寸振动传感器（如CSX-SEN-180A），全自动化生产确保一致性。
- 专利倾斜感知方案：CSX45系列实现360°全方位倾角检测，响应角度可定制。
- 工业级可靠性：CSX-SEN-300A通过严苛测试，耐高温、抗冲击，已应用于美国GPS设备。

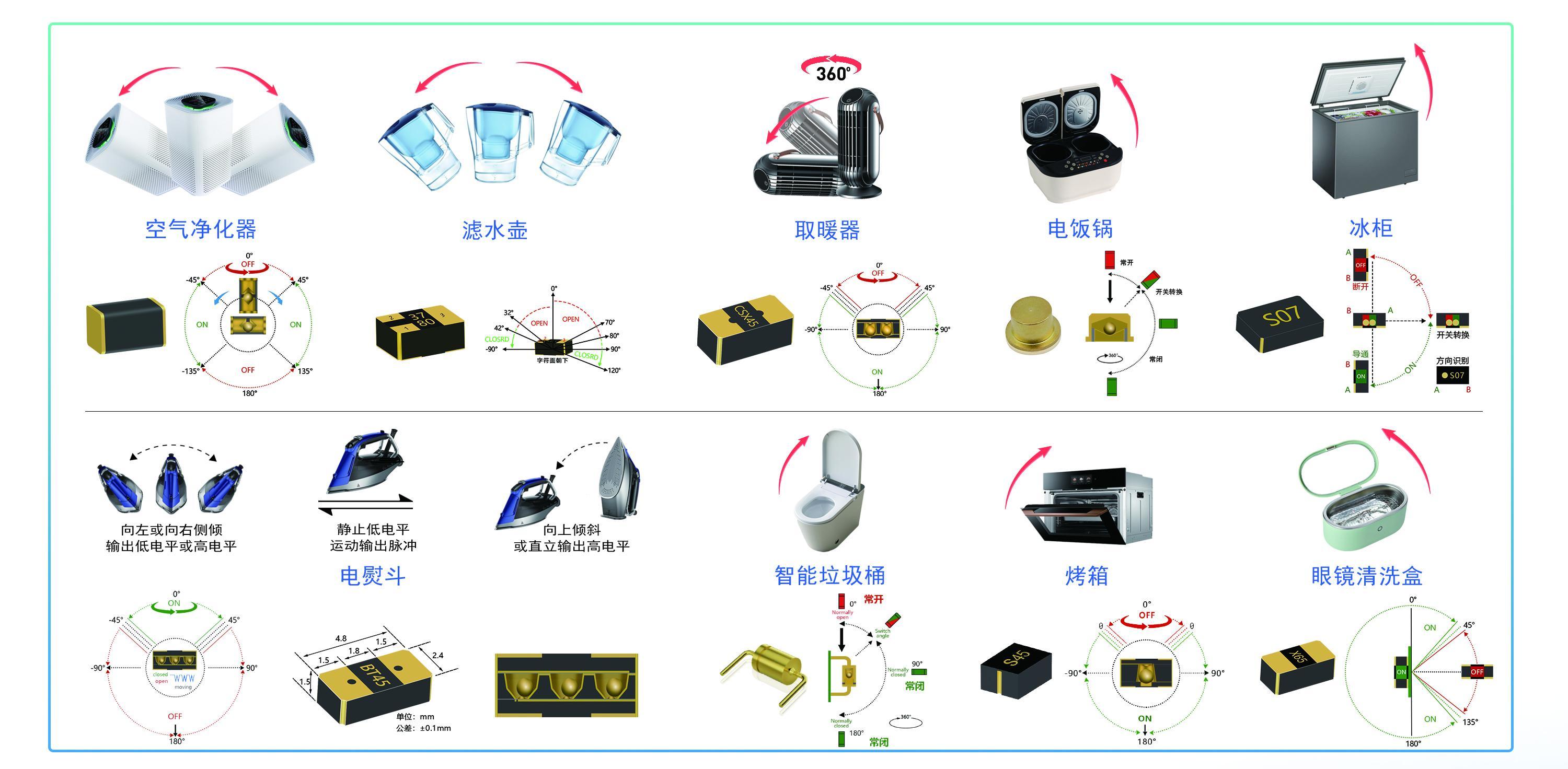

2. 典型应用场景
领域 | 应用案例 | 核心产品 |
汽车电子 | 胎压监测(TPMS)、防盗器倾斜报警、补偿式车灯控制 | |
智能家居 | 电暖器/风扇倾倒断电保护、加湿器防干烧 | |
工业物联网 | 井盖姿态监控、输送带堵料探测、消防栓状态反馈 | 定制化重型倾斜开关 |
消费电子 | 手表抬腕亮屏、运动器材计数、自行车警示灯 | 微型贴片开关 |
