产品详情

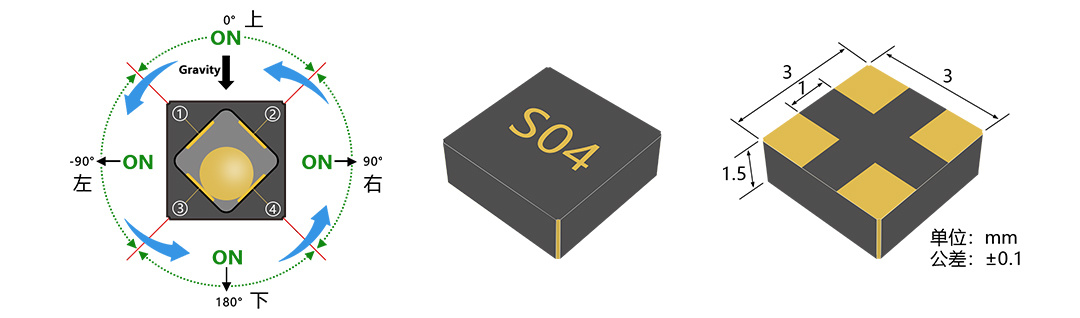

当PCB直立或垂直状态时，开关接通1、2、3、4中的两只引脚
当开关沿垂直面作旋转运动时，则会交替导通相邻的两只引脚--即4向旋转侦测
开关水平放置时，电路处于断开状态，当开关向前、后、左、右4方向倾斜大于转换角(15、30、45度可任意定制)时，可触发不同方向的电路--即4向倾斜侦测
当开关作不同方向晃动或甩动时，能触发不同的电路，可进行手势或方向识别
S04系列滚珠开关类似于一个方向传感器，其内部带有精确导向的 V 型槽可侦测或感知水平4向(前、后、左、右)和垂直4向(上、下、左、右)的角度或方向的变化
水平4向侦测角度:15°、30°、45°等，可按客户要求定制或定向开发
垂直4向侦测角度:45士10°(转换)

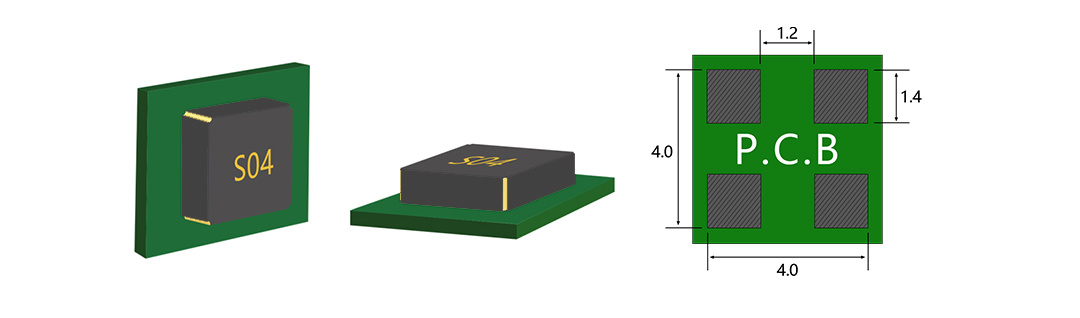

安装灵活、便捷，在功能不变的情况下可任意焊接于PCB的正面或反面
集成式设计，真空封装，内核滚珠和触点均加厚镀金，拥有超长期使用寿命
外壳封装材料采用耐高温、高可靠IC基板，符合ROHS和无卤环保要求
| 型号 | 尺寸（mm） | 触发角度 | 工 作 电 压 | 工 作 电 流 | 接 触 电 阻 | 绝 缘 电 阻 | 工 作 温 度 |
| S04 | 3.0×3.0×1.5 | 45° | 0.5～24 VDC | 0.2uA ～10mA | ＜30 Ω | ＞10 MΩ | -40℃～ +85℃ |
| 应用行业 | 应用案例 | 应用场景 | 应用说明 |
| 消费电子 | 电子烟 |  | 单向倾斜检测 防倒抽，防干烧 |
| 消费电子 | 屏幕翻转 |  | 180°翻转检测 屏幕自动旋转 |
| 消费电子 | 计步器 |  | 晃动检测 |
| 消费电子 | RFID |  | 冲击检测 |
