产品详情

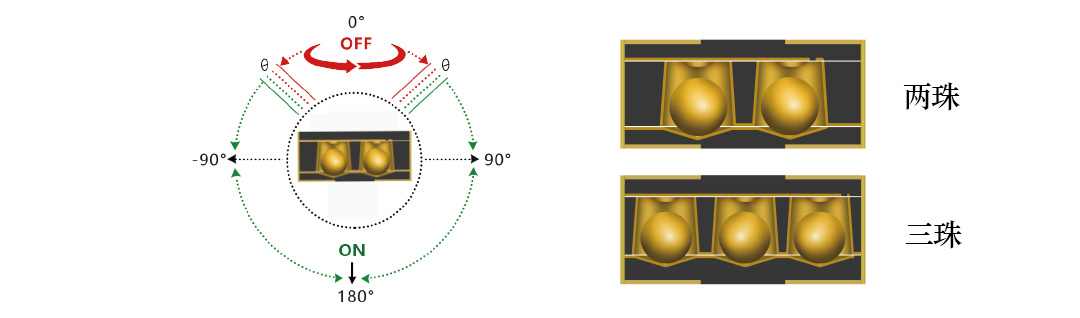

CSX45是一款高可靠性多功能倾斜开关，采用双滚珠、双焊盘设计,通常开关在平放位置保持稳定常开状态（OFF），当开关向任意一方向倾斜达到触发角度时，即触发导通电路(ON)
- 智慧型全方向360°无死角侦测角度变化
- 采用双焊盘设计，开关可灵活焊接于P.C.B正面or反面或焊接于水平P.C.B or垂直 P.C.B（注意字符面朝上）
- 转换角度：45°±10°（全系列产品可侦测角度范围：15°、30°、 45°、60°、75°、90°、135°、180°）
1.双珠并联集成式设计，确保开关在倾斜状态下拥有卓越的导通可靠性和稳定性，即使一组开关触点失效也确保开关功能正常
2.双面焊盘设计，贴装灵活，满足P.C.B在水平或垂直安装状态下的功能要求（字符面朝上）;
3.内核滚珠、触点和腔体均采用加厚镀金工艺，拥有极低接触电阻和超长期使用寿命;
4.真空状态下集成封装，IP67级防水标准，防助焊剂、防氧化、防渗透。
| 型号 | 尺寸（mm） | 触发角度 | 工 作 电 压 | 工 作 电 流 | 接 触 电 阻 | 绝 缘 电 阻 | 工 作 温 度 |
| CSX15 | 4.8×2.4×2.0 | 15° | 0.5～24 VDC | 0.2uA ～10mA | ＜30 Ω | ＞10 MΩ | -40℃～ +85℃ |
| CSX30 | 4.8×2.4×2.0 | 30° | 0.5～24 VDC | 0.2uA ～10mA | ＜30 Ω | ＞10 MΩ | -40℃～ +85℃ |

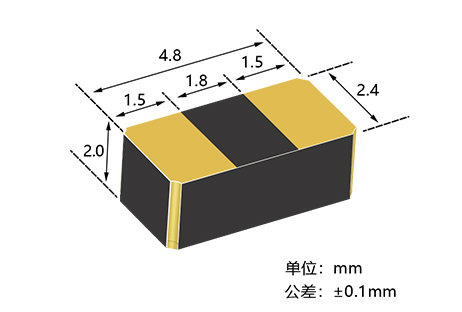

| CSX45 | 4.8×2.4×2.0 | 45° | 0.5～24 VDC | 0.2uA ～10mA | ＜30 Ω | ＞10 MΩ | -40℃～ +85℃ |
| CSX60 | 4.8×2.4×2.0 | 60° | 0.5～24 VDC | 0.2uA ～10mA | ＜30 Ω | ＞10 MΩ | -40℃～ +85℃ |
| CSX90 | 4.8×2.4×1.6 | 90° | 0.5～24 VDC | 0.2uA ～10mA | ＜30 Ω | ＞10 MΩ | -40℃～ +85℃ |
| 应用行业 | 应用案例 | 应用场景 | 应用说明 |

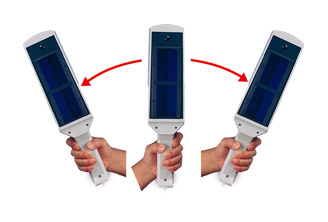

| 小家电 | 杀菌灯 |  | 全向倾斜触发 |

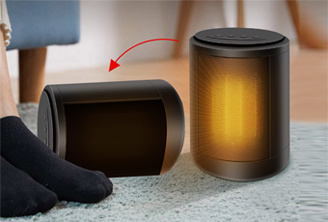

| 小家电 | 迷你取暖器 |  | 水平板全方位倾倒侦测 倾倒断电保护 |

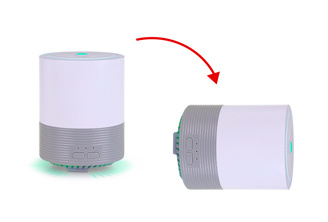

| 小家电 | 香薰机 |  | 水平板全方位倾倒侦测 倾倒断电保护 |

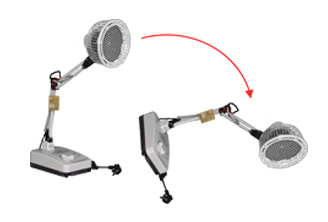

| 保健医疗 | 理疗仪 |  | 水平板全方位倾倒侦测 倾倒断电保护 |
