倾斜开关CSX-SEN-360T-30

所属分类：

精密型

产品特点

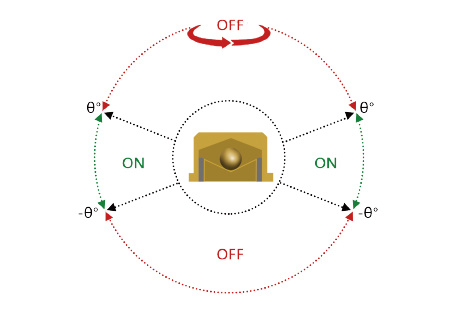

本款水平式全向倾斜开关通过内部精密V型角度导向孔实现360°全方位角度侦测。当开关处于水平状态时保持常开（OFF），一旦向任意方向倾斜超过设定角度（如30°、45°、90°等），镀金滚球即刻触发导通电路（ON），输出稳定信号。其核心优势在于无需持续供电即可响应环境变化，适用于工业自动化、汽车电子及智能家居领域的关键安全监测场景。

关键词：

立即联系

文件下载

产品详情

本款水平式全向倾斜开关通过内部精密V型角度导向孔实现360°全方位角度侦测。当开关处于水平状态时保持常开（OFF），一旦向任意方向倾斜超过设定角度（如30°、45°、90°等），镀金滚球即刻触发导通电路（ON），输出稳定信号。其核心优势在于无需持续供电即可响应环境变化，适用于工业自动化、汽车电子及智能家居领域的关键安全监测场景。

高精度导向设计：内部V型精密角度导向孔确保滚珠在任意倾斜角度下均能灵活滚动，保障角度检测的一致性与可靠性。

工业级镀金工艺：滚珠、触点及腔体内表面均采用加厚镀金处理，接触电阻<30Ω，抗氧化性能卓越，使用寿命超百万次。

防爆密封结构：金属镀金外壳结合IP67级真空封装工艺，有效防尘、防水、防氧化，适应油污、粉尘等恶劣工业环境。

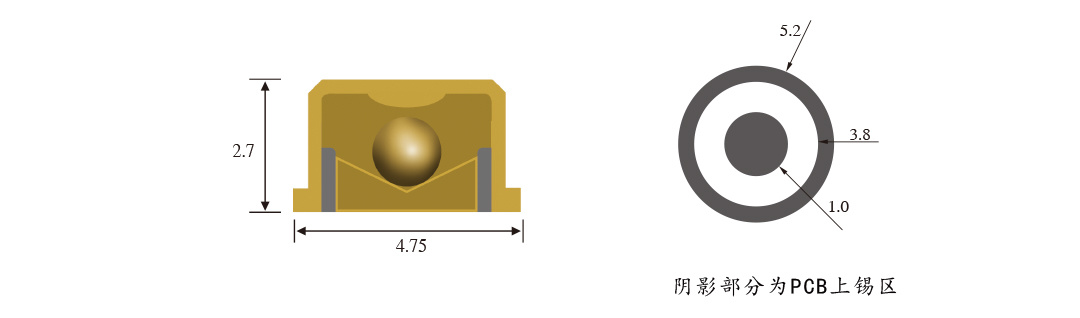

微型化紧凑布局：高度仅2.7mm，适配高密度PCB设计，节省设备空间的同时降低安装复杂度。

智能化全检流程：集成万向旋转测试平台，实现多维度、多角度自动化检测，确保出厂产品零缺陷。

型号	尺寸（mm）	触发角度	工作电压	工作电流	接触电阻	绝缘电阻	工作温度
CSX-SEN-360T-30	4.75×2.7	30°	0.5～24 VDC	0.2uA ～10mA	＜30 Ω	＞10 MΩ	-40℃～ +85℃
CSX-SEN-360T-45	4.75×2.7	45°	0.5～24 VDC	0.2uA ～10mA	＜30 Ω	＞10 MΩ	-40℃～ +85℃
CSX-SEN-360T-90	4.75×2.7	90°	0.5～24 VDC	0.2uA ～10mA	＜30 Ω	＞10 MΩ	-40℃～ +85℃
CSX-SEN-360T-135	4.75×2.7	135°	0.5～24 VDC	0.2uA ～10mA	＜30 Ω	＞10 MΩ	-40℃～ +85℃
