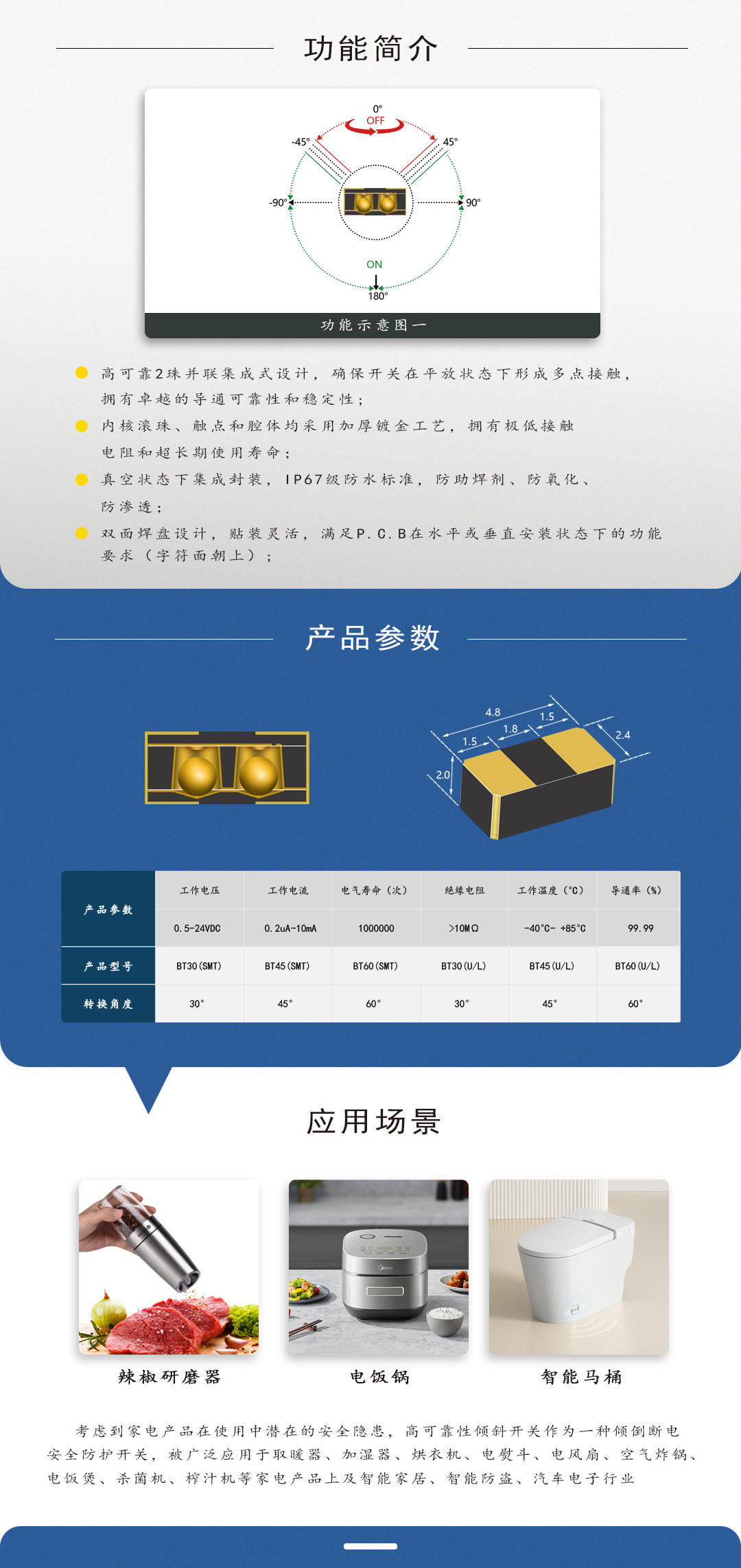

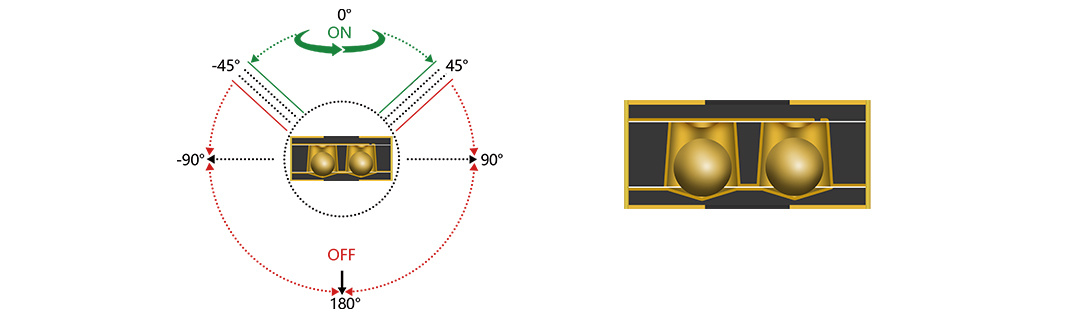

BT-45 是我司最新一代高可靠型常闭式倾斜开关，其功能如下：当开关焊接于 PCB 上方并处于±45°范围内时，电路一般为（CLOSED），当开关任意方位倾斜大于 45°时，电路触发关闭（OPEN）.
1.安装时，请确保开关位于 P.C.B 上表面，如开关面必须朝下，请于设计和选型时向我司销售
2.开关通断转换角度：45±10°，选用时请谨慎确认是否适用；板上安装时，倾斜开关的型号字符面朝上，板下安装，倾斜开关的型号字符面贴合 PCB。
3.采用双焊盘设计，开关可灵活焊接于水平板或垂直板。
高可靠2珠并联集成式设计，确保开关在平放状态下形成多点接触拥有卓越的导通可靠性和稳定性;内核滚珠、触点和腔体均采用加厚镀金工艺，
拥有极低接触电阻和超长期使用寿命:
真空状态下集成封装，IP67级防水标准，防助焊剂、防氧化、防渗透:
双面焊盘设计，贴装灵活，满足P.C.B在水平或垂直安装状态下的功能要求(字符面朝上);
| 型号 | 尺寸（mm） | 触发角度 | 工 作 电 压 | 工 作 电 流 | 接 触 电 阻 | 绝 缘 电 阻 | 工 作 温 度 |

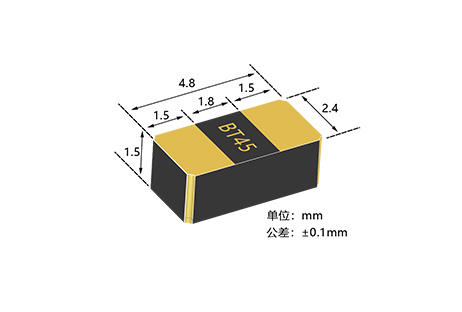

| BT30 | 4.8×2.4×1.5 | 30° | 0.5～24 VDC | 0.2uA ～10mA | ＜30 Ω | ＞10 MΩ | -40℃～ +85℃ |
| BT45 | 4.8×2.4×1.5 | 45° | 0.5～24 VDC | 0.2uA ～10mA | ＜30 Ω | ＞10 MΩ | -40℃～ +85℃ |
| 应用行业 | 应用案例 | 应用场景 | 应用说明 |
| 消费电子 | 电子烟 |  | 单向倾斜检测 防倒抽，防干烧 |
| 消费电子 | 屏幕翻转 |  | 180°翻转检测 屏幕自动旋转 |
| 消费电子 | 计步器 |  | 晃动检测 |
| 消费电子 | RFID |  | 冲击检测 |
