倾斜开关CSX15

所属分类：

集成式

产品特点

CSX15是一款高可靠性多功能倾斜开关，采用双滚珠、双焊盘设计,通常开关在平放位置保持稳定常开状态（OFF），当开关向任意一方向倾斜达到触发角度时，即触发导通电路(ON) 1.智慧型全方向360°无死角侦测角度变化 2.采用双焊盘设计，开关可灵活焊接于P.C.B正面or反面或焊接于水平P.C.B or垂直 P.C.B（注意字符面朝上） 3.转换角度：15°±5°（全系列产品可侦测角度范围：15°、30°、 45°、60°、75°、90°、135°、180°）

关键词：

立即联系

文件下载

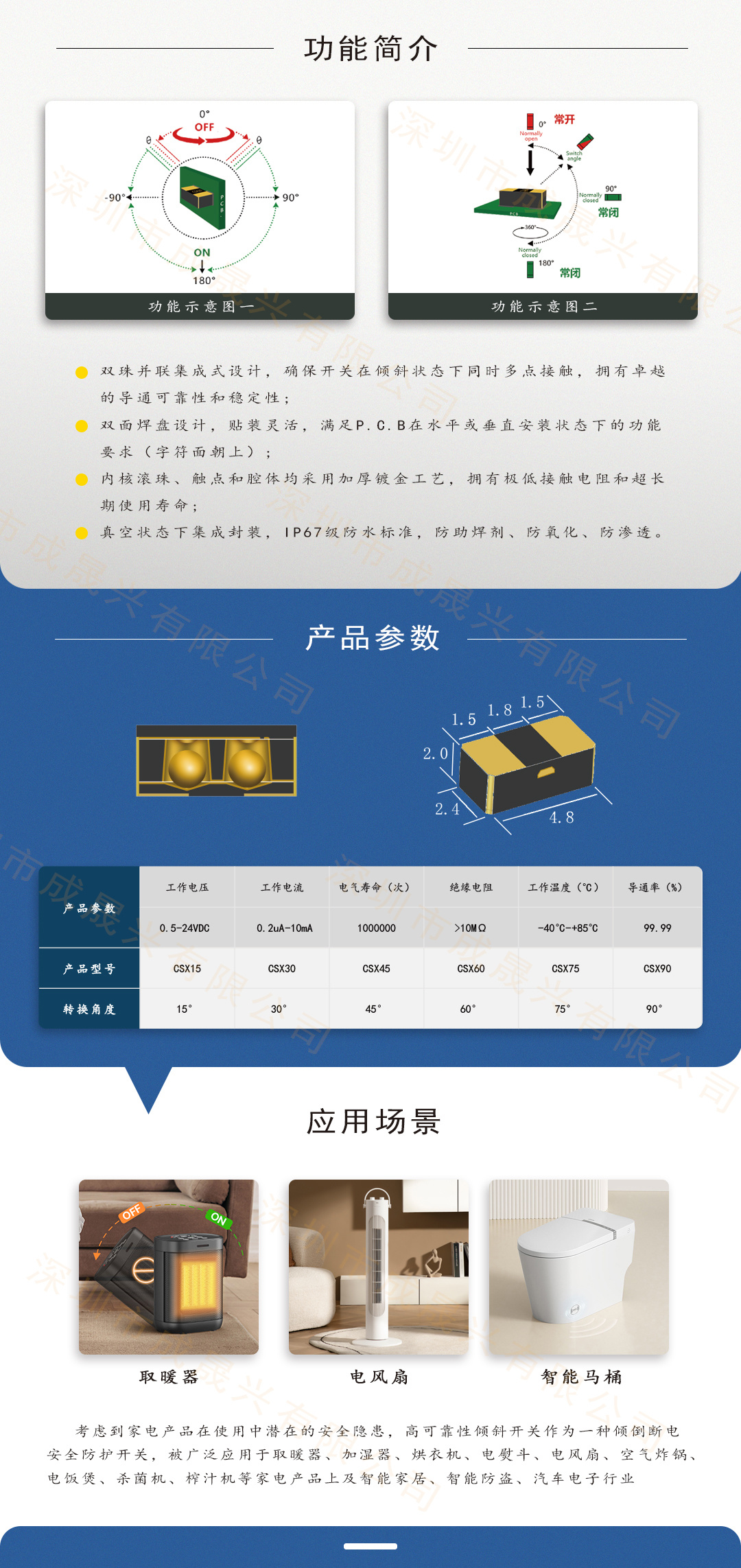

产品详情

当设备处于水平状态时保持稳定常开（OFF），仅需15°微倾即可触发导通（ON），输出精准低电平信号。其智慧型全向侦测系统通过360°无死角覆盖，可识别±5°的角度偏差，特别适用于对微小姿态变化敏感的精密场景。

1.双珠或多珠并联集成式设计，确保开关在倾斜状态下同时多点接触，拥有卓越的导通可靠性和稳定性;

2.双面焊盘设计，贴装灵活，满足P.C.B在水平或垂直安装状态下的功能要求（字符面朝上）;

3.内核滚珠、触点和腔体均采用加厚镀金工艺，拥有极低接触电阻和超长期使用寿命;

4.真空状态下集成封装，IP67级防水标准，防助焊剂、防氧化、防渗透。

型号	尺寸（mm）	触发角度	工作电压	工作电流	接触电阻	绝缘电阻	工作温度
CSX15	4.8×2.4×2.0	15°	0.5～24 VDC	0.2uA ～10mA	＜30 Ω	＞10 MΩ	-40℃～ +85℃
CSX30	4.8×2.4×2.0	30°	0.5～24 VDC	0.2uA ～10mA	＜30 Ω	＞10 MΩ	-40℃～ +85℃
CSX45	4.8×2.4×2.0	45°	0.5～24 VDC	0.2uA ～10mA	＜30 Ω	＞10 MΩ	-40℃～ +85℃
CSX60	4.8×2.4×2.0	60°	0.5～24 VDC	0.2uA ～10mA	＜30 Ω	＞10 MΩ	-40℃～ +85℃
CSX90	4.8×2.4×1.6	90°	0.5～24 VDC	0.2uA ～10mA	＜30 Ω	＞10 MΩ	-40℃～ +85℃

产品参数

应用行业	应用案例	应用场景	应用说明
小家电	杀菌灯		全向倾斜触发
小家电	迷你取暖器		水平板全方位倾倒侦测倾倒断电保护
小家电	香薰机		水平板全方位倾倒侦测倾倒断电保护
保健医疗	理疗仪		水平板全方位倾倒侦测倾倒断电保护
